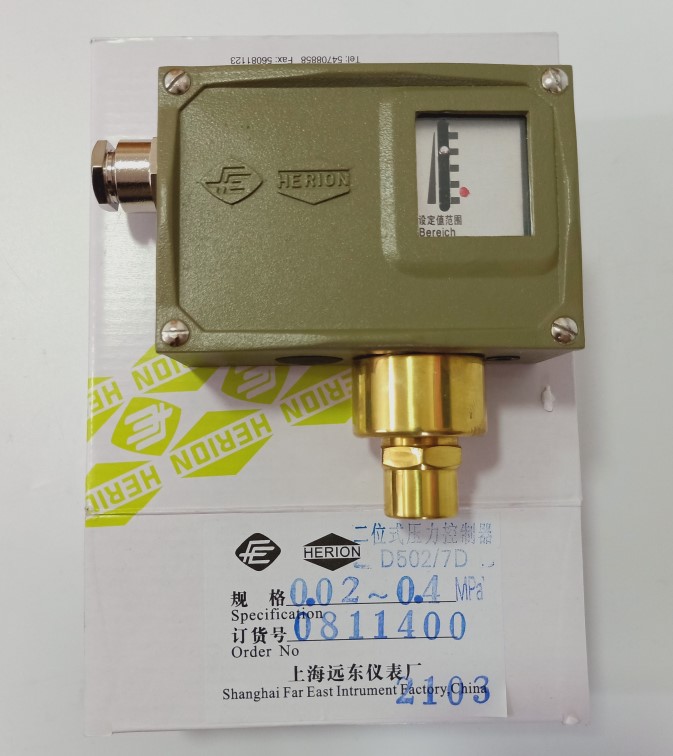

D502/7D-0811400-0.02-0.4MPa
D502壓力控制器上海遠東儀表廠生產的D502系列壓力控制器采用波紋管式的傳感器，控制靈敏度高?？捎糜诳諝狻怏w、水蒸氣等中性氣體和水、致冷劑、油等液體介質?？刂破鞯脑O(shè)定值可調，調節范圍-0.1……2.5Mpa。
D502壓力控制器簡介
上海遠東儀表廠生產的D502系列壓力控制器采用波紋管式的傳感器，控制靈敏度高?？捎糜诳諝?、氣體、水蒸氣等中性氣體和水、致冷劑、油等液體介質?？刂破鞯脑O(shè)定值可調，調節范圍-0.1……2.5Mpa。
|
普通型 |
防爆型 |
|
|
工作粘度 |
<1×10-3m2/s |
<1×10-3m2/s |
|
開關元件 |
微動開關 |
微動開關 |
|
防爆等級 |
無 |
ExedII CT5 |
|
外殼防護等級 |
IP65(符合DIN40050與GB4208中IP65相當) |
IP54(符合DIN40050與GB4208中IP54相當) |
|
環境溫度 |
-40℃～＋50℃ |
-40℃～＋50℃ |
|
介質溫度 |
0℃～120℃ |
0℃～120℃ |
|
安裝位置 |
壓力接口垂直向下 |
|
|
抗振性能 |
D502/7D:40m/s2 502/7DK:20m/s2 |
Max:20m/s2 |
|
重復性誤差 |
≤1% |
≤1% |
|
觸點容量 |
AC220V6A(阻性) |
DC250V 0.25A(阻性) 60Wmax AC250V 5A(阻性) 1250VAmax |
工作原理
當工作介質（空氣或中性氣體，水，液壓油，潤滑油等）的壓力作用在不同的傳感壓力元器件（膜片、波紋管、活塞）上，通過傳感壓力元器件產生形變量來反映工作介質的壓力大小，并通過欄桿彈簧等機械機構，最終觸發或啟動控制器內部的微動開關，同時輸出檢測信號或控制信號。
使用選型
◆D502/7D切換差不可調壓力控制器
◆D502/7D切換差可調壓力控制器
◆D502/7DK小切換差不可調壓力控制器
注：*在實際工作中，即使短暫的壓力峰值也不能超過此值。
安裝圖片
◆外形及安裝尺寸，圖號（01）
◆外形及安裝尺寸，圖號（02）
